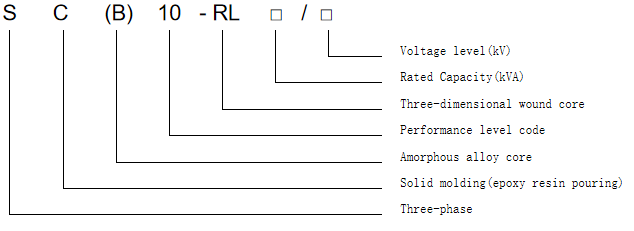

SC（B）10-RL树脂浇注绕芯干式变压器

概述

lron核心：

采用三维三角形结构，更合理地组合铁芯的排列，使用三个相同的单框架形成三维等边三角形，使产品的三相铁芯磁路完全对称且长度相等。确保三相电源平衡，大大降低磁阻，显著降低励磁电流和空载损耗。铁芯养护采用三维三角缠绕铁芯的排他性养护工艺，养护效果良好。确保铁芯在组装运输和操作过程中不变形，从而降低铁芯COTP的空载损耗和噪音

弯曲的：

线圈由高压线圈和低压线圈组成。低压线圈具有柔性或圆柱形结构，端部绝缘层用树脂化合物密封；高压线圈采用分段式日本桶形结构，环氧树脂和固化剂选用亨斯迈精细化工部（HUNTMAN）的高级绝缘材料，整个线圈导体被环氧树脂固体绝缘层包围，因此不仅难以渗透水分，而且完全防止导体暴露在各种有害气体和腐蚀性化学物质中。可能会损坏成分，因此其防潮和防污性能特别好

在层之间使用OMO。预浸布是通过热固化形成的，在绕组加工后放入烤箱固化，使其具有极强的抗短路能力。根据变压器的最大容量，在线圈内层设置了一个可以双向散热的轴散热导体。
