矿用防爆移动变电站

概述

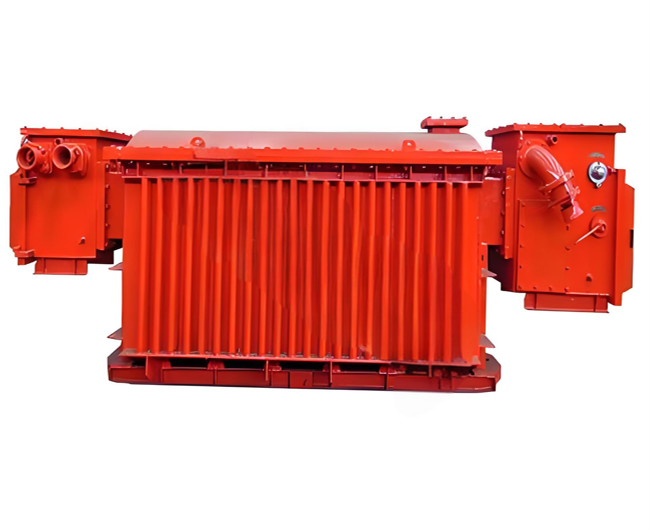

矿用隔爆移动变电站介绍

结构与成分

•矿用隔爆干式变压器：铁芯由优质冷轧硅钢片制成，具有完全倾斜的非穿孔结构。绝缘等级为B或H，采用风冷。

•隔爆型高压负荷开关柜：高压侧开关已从空气型负荷开关发展为具有弹簧操作机构的负荷开关，然后发展为具有独立隔离的高压真空开关。其保护功能不断完善。

•防爆低压馈线开关柜：低压侧开关已从简单的空气开关发展为真空开关，现在只保留了一个保护箱。保护器采用PLC可编程智能综合保护。

工作原理

•电能转换与传输：通过干式变压器将矿井高压电网的电能转换为适合矿井采矿设备使用的低压电能，传输到低压馈线开关柜，然后分配给各种电气设备。

•故障保护机制：当变压器发生短路、断相、过热或低压电源发生过载、短路、漏电时，可以自动切断高压侧开关以实现保护。

性能特征

•高安全性：隔爆外壳能有效防止内部电气故障引起的瓦斯或煤尘爆炸，保护矿山安全。

•机动性好：可以随着采煤工作面的推进而移动，可以更好地解决电压降过大或短路保护灵敏度不足的问题。

•大容量：可满足重型机械化采煤机组大容量、高压供电的要求。

•功能齐全：具有过载、短路、漏电、漏电闭锁、过压、欠压等多种保护功能，还可以实现远程控制、远程测量、远程信号和远程调节四种远程功能。
